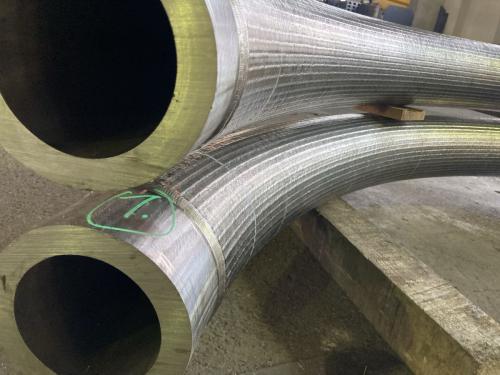

Mit érdemes figyelembe venni speciális ötvözetek hajlításakor?

Ezek az anyagok olyan tulajdonságokkal rendelkeznek, amelyek lehetővé teszik összetett környezet‑ vagy üzemi feltételek melletti alkalmazást: korrózióállóság, magas hőmérséklet‑ vagy nyomásállóság, mechanikai szilárdság. Ugyanakkor a hajlításuk — különösen ipari méretben — sokkal nagyobb kihívást jelent, mint a hagyományos anyagoké. Ebben a cikkben végigvesszük, hogy mely tényezők befolyásolják a speciális ötvözetek hajlítását, és milyen szempontok alapján érdemes tervezni, kivitelezni és üzemeltetni ilyen csöveket.

Mi tesz „speciálissá” egy ötvözetet?

Amikor „speciális ötvözetekről” beszélünk a hajlítás kapcsán, akkor alatt olyan anyagokat értünk, amelyek a következő jellemzőkkel bírnak:

● Korrózió‑, sav‑ vagy klóridek‑állóság, például ausztenites, ferrites vagy duplex acélok.

● Nagy hőmérséklet‑ vagy nyomásállóság (pl. kazán‑, hőcserélő‑ és reaktorcsövek esetén).

● Komplex mechanikai terhelések (rázások, rezgések, nyíróerők) miatt használt nagy szilárdságú anyagok.

● Olyan alkalmazások, ahol súlycsökkentés, üzemanyag‑hatékonyság vagy hosszú élettartam kritikus (például olaj‑ és gázipar, vegyipar, nukleáris ipar).

Ezek az ötvözetek jellemzően drágábbak, nehezebben munkálhatók, és hajlítás során fokozott figyelmet igényelnek a gyártási és tervezési fázisban is. A hajlítás során fellépő anyagváltozások (pl. falvékonyodás, szemcseirány‑hatás, belső feszültségek) komoly következményekkel járhatnak, ha nem kezelik őket megfelelően.

Tervezési szempontok speciális ötvözetek hajlításához

A sikeres hajlítási folyamat előfeltétele a gondos tervezés. Több olyan tényező is szerepet játszik, amely a speciális ötvözeteknél még nagyobb jelentőségű:

Anyagminőség és mikrostruktúra

A választott ötvözet anyagminősége — például rozsdaálló acél, duplex acél vagy más magas ötvött anyag — meghatározza, hogy milyen hajlítási eljárás és milyen elő‑ vagy utókezelés szükséges. Fontos figyelembe venni:

● A szemcseméret és szemcseirány: A hajlítás során kialakuló belső feszültségeknek nagyobb hatása lehet az olyan anyagokra, ahol nagy a szemcseméret vagy olyan a szemcseirány, ami kedvez a repedéskezdemények kialakulásának.

● Az anyag keménysége, nyújthatósága és repedésállósága: Keményebb ötvözetek nehezebben hajlíthatók, hajlításkor hajlamosabbak lehetnek repedésre vagy falvékonyodásra.

● Hőkezelési előélet: Ha az anyag bizonyos hőkezelésen esett át, akkor a hajlítás előtt meg kell vizsgálni a szemcse‑ és kötésállapotokat, mert a hajlítás módosíthatja ezeket.

Hajlítási sugár, falvastagság és átmérő arány

A hajlítás geometriája – azaz az átmérő, falvastagság és a hajlítási sugár – kritikus szerepet játszik abban, hogy a speciális ötvözet megfelelően formálható‑e és milyen lesz a végeredmény:

● Falvastagság vs. hajlítási sugár: Minél nagyobb az átmérő és minél vékonyabb a fal, annál nagyobb a veszély a ráncosodásra, deformációra. A speciális ötvözeteknél gyakori a vastagabb fal alkalmazása, ami növeli a hajlítás nehézségét.

● Hajlítási sugár kiválasztása: A kisebb sugár nagyobb alakváltozást jelent az anyagnak – különösen speciális ötvözeteknél, ahol az alakváltozás miatti belső feszültségek repedéshajlamot okozhatnak. Ezért gyakran alkalmaznak nagyobb hajlítási sugarat vagy előhajlítást, illetve belső támasztást.

● Átmérő‑falvastagság arány: Az ipari hajlításnál meg kell állapítani, hogy a cső belső átmérője és falvastagsága milyen arányban áll. Speciális ötvözeteknél ez az arány lehet extrább, ami megfelelő hajlítástechnológiát igényel.

Hajlítási eljárás kiválasztása

A speciális ötvözetek esetén a hajlítás módja – hideg, meleg vagy indukciós – döntő fontosságú. Mindegyiknek megvannak az előnyei és korlátai:

● Hideghajlítás: Alacsonyabb költségű, gyorsabb lehet, de csak olyan anyagoknál alkalmazható, amelyeknél kisebb mértékű deformáció, kisebb falvastagság‑váltás elfogadható. Speciális ötvözeteknél gyakran korlátozott az alkalmazhatósága, mivel nagyobb belső feszültséggel járhat.

● Meleghajlítás: A csövet felmelegítik, majd hajlítják – ez csökkenti az alakváltozásból eredő belső feszültségeket, és jobban alakíthatóvá teszi az anyagot. Különösen előnyös vastag falú vagy nagy átmérőjű csövek esetén.

● Indukciós hajlítás: Ez a technológia nagy előnyt jelent speciális ötvözeteknél, mivel csak a hajlítandó szakaszt célozza meg, így minimalizálható a hőhatás‑zóna és csökken a deformáció. Az indukciós eljárás precíz, gyors és ismételhető, valamint különösen megfelelő complex geometriájú csövekhez is.

A hajlítási eljárás kiválasztásánál tehát figyelembe kell venni az anyag típusát, a falvastagságot, az átmérőt, a kívánt geometriát és az alkalmazás környezeti feltételeit.

Utókezelés és minőségellenőrzés

A hajlítás folyamatát követően különösen fontos a minőségellenőrzés és adott esetben az utókezelés:

● Hőkezelés: Bizonyos speciális ötvözeteknél szükséges lehet az utólagos hőkezelés (például normalizálás, feszültségcsökkentő hőkezelés), hogy a hajlítás során bevezetett belső feszültségek csökkenjenek, és biztosítható legyen a megfelelő mechanikai és korrózióálló tulajdonság.

● Méretezés és geometria ellenőrzés: A hajlított cső ívének sugara, a hossz‑ és szögtűrések, a falvékonyodás vagy falvastagodás mérése – mind olyan ellenőrzési pontok, amelyek kritikusak a speciális ötvözeteknél.

● Felületi állapot és repedésvizsgálat: Korrózióálló vagy nagy igénybevételre készült ötvözeteknél a felületi állapot minősége, az esetleges repedéskezdemények, mikrosérülések feltárása alapvető a hosszú távú megbízhatóság érdekében.

● Dokumentáció és nyomon követhetőség: Ipari projektekben elvárt, hogy a hajlított csövek gyártására, alkalmazott technológiára, hőkezelésre és minőségellenőrzésre teljes dokumentáció készüljön — így biztosítható a hosszú távú megfelelőség és karbantartás.

Alkalmazási környezetek és speciális ötvözetek hajlításának sajátosságai

A speciális ötvözetek hajlítása különösen kritikus olyan iparágakban, ahol extrém üzemi feltételek, hosszú élettartam vagy szigorú biztonsági előírások állnak fenn. Az alábbi példák jól érzékeltetik ezek sajátosságait:

Kazán‑ és hőcserélő rendszerek

Ezekben a rendszerekben gyakran alkalmaznak vastag falú, nagy nyomású és magas hőmérsékletű környezetre tervezett csöveket. Az ötvözeteknél – például króm‑molibdén acélok, ausztenites rozsdamentes acélok – a hullámosság, falkiszakadás veszélye fokozott lehet, ha a hajlítás nem megfelelő. A hajlítás során az anyagban létrejövő belső feszültségek és a hőhatás‑zóna (HHZ) vezérlése kulcsfontosságú. A kiválasztott technológia és az utókezelés közvetlenül befolyásolja a rendszer élettartamát és karbantartási igényét.

Olaj‑ és gázipar, vegyipar

Ezen iparágakban korróziós és mechanikai igénybevétel egyaránt jelentős. Olyan csövek használatosak, amelyek speciális ötvözetekből készülnek (például duplex, superduplex, nikkel‑alapú ötvözetek). Hajlításuk során különösen figyelni kell az anyagváltozásokra (pl. szemcsekohezon változás, felületi repedéskezdemények). A pontosság, a hőkezelés és a minőségellenőrzés itt különösen kritikus.

Építés‑ és gépészet‑ipar

Az építőiparban, gépészeti szerkezetekben gyakran találkozunk íves csőalkatrészekkel – például stadionok tetőszerkezeteiben, csarnokszerkezetekben, tömeg‑ és járműipari konstrukciókban. Itt gyakran könnyű‑, de nagy szilárdságú ötvözetek használatosak. A hajlításnál fontos a megmunkálhatóság, a súlycsökkentés és a végső struktúra illeszkedése.

Gyarapodó kihívások és megoldási irányok

Ahogy az ipar fejlődik, és a környezeti, biztonsági és gazdasági elvárások egyre szigorúbbak lesznek, a speciális ötvözetek hajlításában is előtérbe kerülnek új kihívások és innovációk:

● Nagyobb átmérők és vastagabb falú csövek – Ezek hajlítása egyre gyakoribb, de nagyobb kihívással is jár: stabil hajlítás, minimális deformáció és falvastagság‑változás elérése érdekében újabb technológiák szükségesek.

● Új anyagok (például nikkel‑alapú, titán‑alapú ötvözetek) – Ezekkel az anyagokkal való munkavégzés különleges feltételeket igényel: magas hőmérséklet, speciális hajlító‑berendezések és utókezelés.

● Automatizálás és digitális folyamatok – A hajlítási technológia modernizálása (CNC vezérlés, szenzoros monitorozás, valós idejű visszacsatolás) egyre nagyobb szerepet kap. Ez különösen fontos a speciális ötvözeteknél, ahol minden tized‑milliméter számít.

● Körforgásos gazdaság és újrahasznosítás – Az anyag‑ és energiahatékonyság szempontjából egyre fontosabbá válik, hogy az ötvözetek alkalmazása során figyelembe vegyük az újrahasznosíthatóságot és a hulladék minimalizálását. A hajlítás és a kivitelezés folyamatába beépített fenntarthatósági szempontok már nem extra jellegűek, hanem alapelvárások.

Záró gondolat

A speciális ötvözetek hajlítása komplex feladat, amely nemcsak a hajlítási technológiától függ, hanem az anyagválasztástól, a geometriai kialakítástól, az utókezeléstől és a minőségellenőrzés folyamatától is. Ha ezeket a tényezőket szakszerűen kezeljük, akkor egy olyan eredményt érhetünk el, amely hosszú távon megbízható, jól illeszkedő és gazdaságos. Az ipari tervezés színterén a hajlított speciális ötvözetek olyan alkatrésekké válnak, amelyek nem csak a funkció‑, hanem a fenntarthatóság és a költséghatékonyság szempontjából is kulcsszerepet játszanak.

Ha a következő projektedben ilyen anyaggal és hajlítással tervezel dolgozni, érdemes már az első tervezési fázistól fogva „hajlítás‑barát” szemléletet alkalmazni: az anyag‑technológia‑geometria hármasságát egyszerre figyelembe venni, és olyan szolgáltatót választani, aki nemcsak gépparkkal, de mérnöki tapasztalattal és dokumentált gyártási folyamattal is rendelkezik.
